模塊使用說明書和2模塊雙向通訊測試視頻 使用下面的鏈接下載：

   http://pan.baidu.com/s/1kUPKBgb

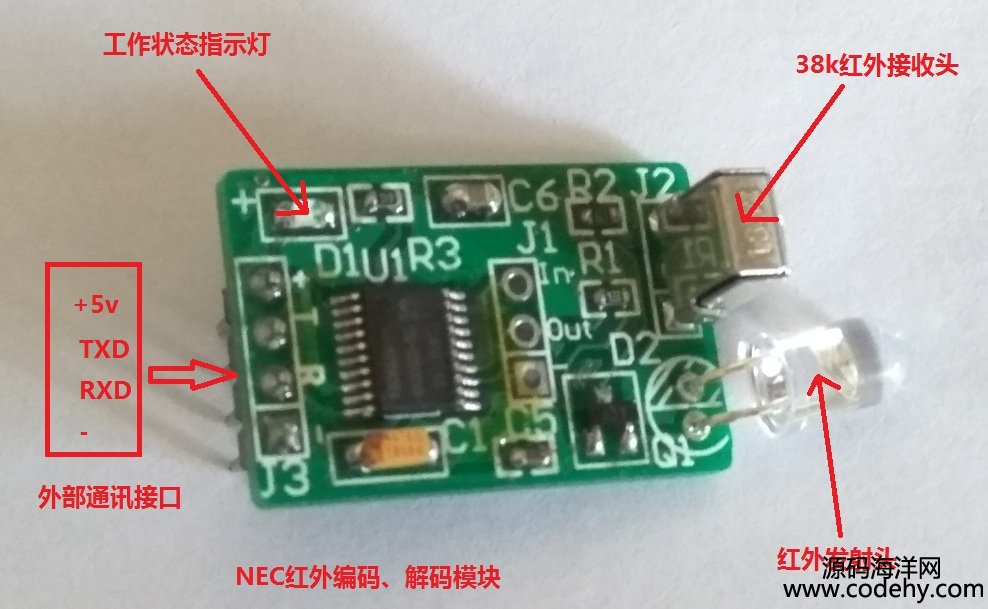

一、模塊介紹

本模塊可以發射和解碼38k的NEC 紅外通訊信號，實現對電器設備的紅外遙控控制，也可以接收紅外信號，實現紅外雙向數據通訊。

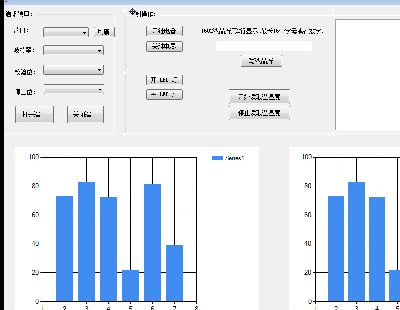

模塊測試請使用串口軟件，比如stc-isp 軟件，數據統一按16進制hex處理。

通訊距離大約5米

二、參數

  尺寸：1.7x2.6 cm

  供電：5v，3.3v

  接口：UART 串口 TTL電平

三、使用場景

  學生電子設計  紅外轉無線   智能工控設備 智能家居

電子設備控制  無線轉紅外設計  紅外編碼設備 智能小車遙控

MP3控制器 遠程紅外控制  紅外解碼設備 電子積木套件

四、使用方法

本模塊分為參數設置、紅外發射、自動紅外解碼接收 3部分。

紅外發射指令：

  0x81  0x4  xx xx xx xx  yy  (注：xx xx xx xx為要發射的紅外編碼， yy為前6個字節的累加和,請注意這里和下面提到的數據都是16進制)

自動紅外解碼接收（串口輸出）：

  0x81 0x1 xx xx xx xx yy   (注：xx xx xx xx為接收到的紅外碼， yy為前6個字節的累加和)

設置控制板波特率：

  0x81  0x3 xx 00 00 00 yy (注：xx 為波特率參數，yy為前6個字節的累加和)

     xx的值為1 ->9600,  2 -> 19200,  3 -> 38400,   4 -> 57600,  5 -> 115200

  如果模塊正確響應了該命令，則串口返回同樣的字符串

獲取控制板波特率：

   0x81  0x2 00 00 00 00  0x83

   如果模塊正確響應了該命令，則模塊返回 0x81 0x2 xx 00 00 00 yy (注：xx為波特率對應的編碼值，yy為前6個字節的累加和)

五、發貨清單

      紅外編碼解碼模塊  1 個
