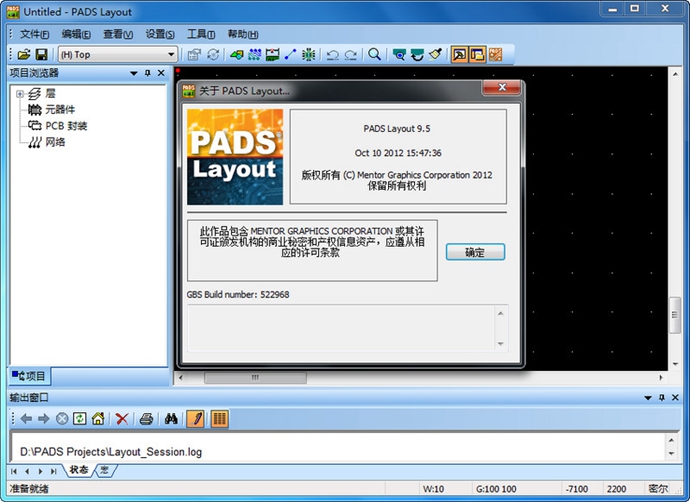

      電路設計軟件/PADS9.5l中文版 pads9.5破解版下載+教程1

      電路設計軟件/PADS9.5l中文版 pads9.5破解版下載+教程1
      軟件介紹

      PADSLayout(PowerPCB)提供了與其他PCB設計軟件、CAM加工軟件、機械設計軟件的接口(如下圖所示),方便了不同設計環境下的數據轉換和傳遞工作。ONT>

        兼容Protel設計

        PADS Layout(PowerPCB)具備Protel設計轉換器,可與Protel進行PCB設計和封裝庫的雙向數據轉換。

        支持OrCAD原理圖網表

        PAD Layout(PowerPCB)可導入OrCAD原理圖網表,在PCB設計過程中可與OrCAD原理圖進行正反標注和交互定位。

        兼容Expedition與BoardStation設計

        PAD Layout(PowerPCB)具備與Expedition的雙向接口,可以直接讀取或保存為Expedition格式的HKP文件和BoardStation(prt/cmp/net/wir/tra/tch)文件。

        提供與CadenceSpacctra PCB布線器的接口

        PAD Layout(PowerPCB)具備Spacctra Link模塊,可將當前設計文件導出至Spacctra布線器中。

        提供CAM350接口

        PAD Layout(PowerPCB)集成了CAM加工軟件的接口,可以直接啟動CAM350,將當前設計生成光繪、鉆孔數據傳至CAM350中進行處理。

        提供AutoCAD接口

        PAD Layout(PowerPCB)支持AutoCAD的DXF文件格式,可以導入AutoCAD環境下的機械框圖作為設計邊框,也可將PCB設計導出至AutoCAD中進行標注處理等。

        提供ProE接口

        PAD Layout(PowerPCB)支持ProE格式的雙向接口。

        PADS 9.5 功能

        Shell :軟件基本操作環境(圖形界面),支持不超過任意規模的復雜PCB設計;

        PCB Editor:基本PCB設計模塊,包括手工布局布線、設計規則校驗(DRC)、手工敷銅、工程修改命令(ECO)、焊盤及過孔庫編輯、Gerber數據輸出等功能;

        Library Module:元器件庫管理模塊,支持對庫文件的添加、刪除,以及對庫中元器件封裝符號的添加、刪除、編輯等操作,支持從PCB文件創建庫文件的功能;

        DXF Link:DXF格式文件的雙向轉換接口,可以導入在AutoCAD等機械軟件中繪制的PCB板框,也可將當前PCB設計導出為DXF格式數據;

        CCT Link:與Cadence Specctra PCB布線器進行數據轉換的接口;

        On-Line Design Rule Checking:實時設計規則檢驗模塊,可以對設計者的操作進行實時監控,及時阻止可能違背線長、限寬、間距等設計規則的操作。設計者可根據需要啟動/終止On-Line DRC;

        Auto Dimensioning:自動尺寸標注模塊,提供符合國際標準的自動尺寸標注功能,標注內容可以為元器件或PCB板框等設計內容的長度、半徑、角度等參數;

        Split Planes:電源層網絡定義與分割模塊,提供根據PCB板框創建敷銅邊框、敷銅邊框定義、電源分割等功能,支持電源網絡嵌套;

        CAM Plus:自動裝配數據輸出模塊,支持Dyanpert、Universal、Phillips等格式的自動貼片插片機器;

        Cluster Placement:自動布局模塊,可將PCB上的所有元器件按照電路關系定義為不同模塊,實現整個模塊的集體移動、旋轉等布局操作,支持自動布局;

        Assembly Variants:生產料表的變量管理模塊,支持從一個PCB設計衍生出不同規格的生產料表,以適應不同檔次、型號產品備料、加工的需要,可以設置PCB上不同元器件的安裝與否、替換型號等選項;

        Physical Design Reuse (PDR):設計復用模塊,支持對經典電路PCB模塊的保存及在不同設計中重復調用,執行設計復用時,軟件會自動檢驗當前原理圖設計對復用模塊中的元器件位號自動更新,保證復用前后原理圖與PCB數據的一致性;

        DFF Audit:可制造性檢驗模塊,檢查PCB上容易引起焊接搭橋、酸角(Acid Trips)、銅條/阻焊條(Copper/SolderMask Slivers)、孔環(Annular Ring)等制造障礙的設計細節;

        Enhanced Analog Tool Kit with Array Placement:模擬PCB設計工具包,包含單/雙面PCB設計中常用的跳線(長度/角度可變)、淚滴(直線/凹面淚滴,尺寸可變)、異形焊盤等功能,以及圓形PCB設計中常用的極坐標布局、多個封裝同步旋轉、任意角度自動布線等功能;

        PADS Router ( FIRE ) :快速交互式手動布線器,可以對任意規模的復雜PCB使用交互式布線功能,支持總線布線、自動連接、布線路徑規劃、布線形狀優化、動態布線/過孔推擠、自動居中、自動調整線寬等功能;

        PADS Router HSD ( FIRE HSD ) :快速交互式手動高速布線模塊,支持差分對信號、交互式蛇形線、定長/限長信號、延時匹配組進行交互布線,

        Enhanced DFT Audit:高級PCB可測試性檢驗模塊,可以自動為PCB上所有網絡添加測試點,并優化測試點布線,對于無法測試的網絡進行標注。支持PCB的ICT(In Circuit Testing)自動測試設備,可以輸出符合IPC標準的測試點數據;

        Advanced RuleSet:高級設計規則定義模塊,包括層次式設計規則定義、高速設計規則定義及信號阻抗與延時計算。 通過此模塊可以為PCB設計構造多級約束,如不用類型的網絡、管腳對(PinPair)和封裝可以使用不同的布局布線規則;可以進行差分對、限制最大串擾阻抗、定長/限長信號及延時匹配組、同一網絡在不同層為實現阻抗連續而進行自動調整線寬等設計規則的定義;也可以計算PCB布線的阻抗與延時;

        IDF ( ProE ) Link:三維機械設計軟件ProE的雙向數據轉換接口,可以將PCB設計文件導出至ProE中,察看PCB設計的立體顯示效果,也可以導入在ProE中修改的元器件平面尺寸、高度等參數;

        PADS Autorouter (BlazeRouter) :智能自動布線器,可對任意多層的復雜PCB進行自動布線、布線優化、元件扇出 及過孔優化等操作。
